钢结构工程容易出现的问题及注意事项

□潘  钢

    近期检查了几个国内外在施钢结构项目工地，看到的钢结构安装形式有管桁架、门式钢架、钢框架等，也发现了一些问题。为了使工程技术管理人员在遇到类似问题时能够引以为戒，把握重点和重要工序，避免同类问题的发生，杜绝出现重大质量事故，现将这些问题及注意事项整理如下。

一、应重视各专业的图纸会审

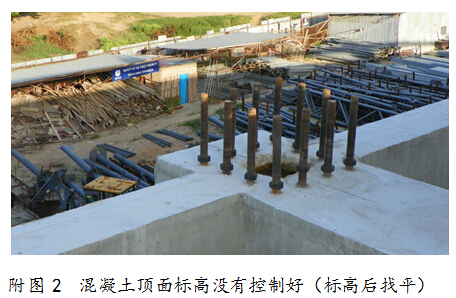

作为工程技术管理人员，钢结构施工中最为重要的问题是：审查图纸时，一定要仔细看建筑图、结构图和土建基础图，必须对标高进行校核。同时，要检查混凝土基础图是否满足与钢结构的连接要求，检查混凝土顶面标高是否与其连接的钢结构柱子底标高一致，如果有问题，必须提前通知设计院并与项目部各专业分包进行沟通。

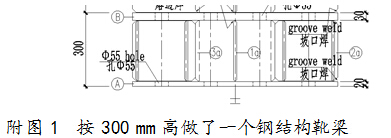

忽略了上述事项，必然带来质量隐患。我公司某个在施的体育场项目，因工程技术人员没有认真核对图纸和标高，造成混凝土柱完成的顶面标高与钢结构的底标高不一致（低了300mm），且无法对混凝土柱进行修改，最后只有修改钢结构图纸，按300 mm高做了一个钢结构靴梁，说白了就是钢结构底部加了一个300mm高的箱型构件，问题虽然解决了，但给企业带来了重大经济损失。

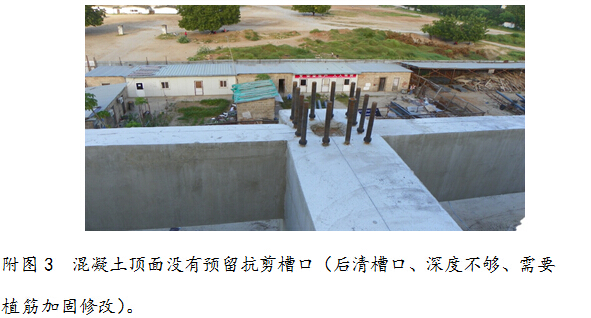

混凝土顶面的抗剪槽口在大部分钢结构工程中都有，它主要是为钢结构柱子的抗剪键预留的槽口，而抗剪键的作用是抵抗风荷载，防止风荷载对地脚螺栓的剪切破坏，抗剪键结构形式一般为十字花焊接钢板。

有时混凝土基础图反映不出这个抗剪槽口留置的详细尺寸和做法，需要到钢结构专业图纸上去看。如果忽略了这个槽口的留置，必将给工程带来巨大损失。所以各专业的图纸会审在工程施工前是非常重要的。

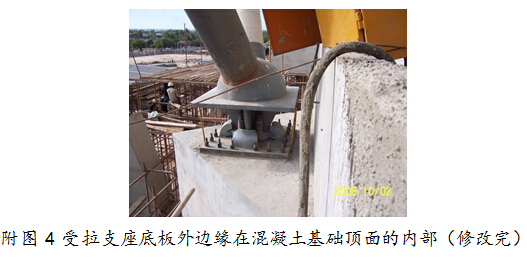

    再举一个例子：在我公司援建的某现代化体育场建设中，通过认真审图，发现了钢结构受拉支座底板与混凝土顶面连接的问题——钢结构受拉支座底板（正方形）大于混凝土基础顶面（三角形），如果照图施工，就会造成钢结构受拉支座底板外边缘处于混凝土基础顶面的外部，造成重大技术失误。我们发现后，第一时间通知设计院和前方项目部，设计院确认出现错误并进行了修改，修改方法为，支座底板顺时针旋转45°，同时加宽混凝土顶面三角形边长。

二、钢结构检查与验收环节的注意事项

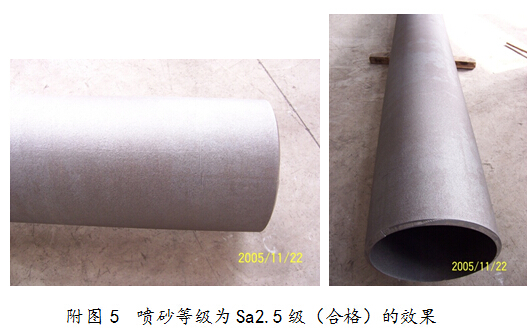

钢结构制作时，应主要关注构件表面的喷砂效果。大部分构件表面的喷砂等级为Sa2.5级，如果达不到这个级别，防锈底漆涂装的附着力就不够，构件到达现场后，尤其是在潮湿、有盐雾的海边地区，将对结构件的防锈带来极为不利的影响。

还要关注构件涂装完防锈底漆、中间漆后的效果和涂装范围，涂装完的构件表面应该均匀、无明显皱皮、流坠、针眼、和气泡。

若监理无特殊要求，对摩擦连接的接触面要封牛皮纸，保护摩擦连接面，使其不被油漆污染，若防护不到位，该面有油漆，到达现场后，必须使用电动钢刷进行打磨，不得使用砂轮打磨。

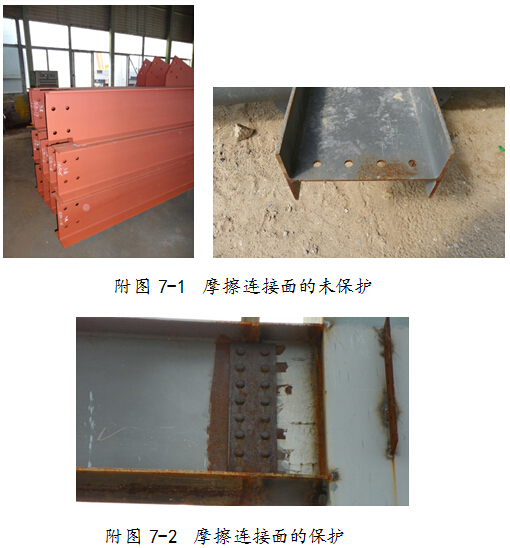

附图7，摩擦连接面的保护及未保护效果。

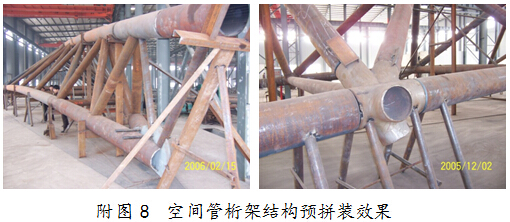

    构件准备出厂之前，应尽量进行钢结构预拼装，尤其是空间管桁架形式，拼装的主要目的是消除、发现安装问题，同时检验制作的精度和构件焊接所需要预留的焊接间隙的正确性，以及高强螺栓连接的100%通过性。

三、钢结构现场焊接注意事项

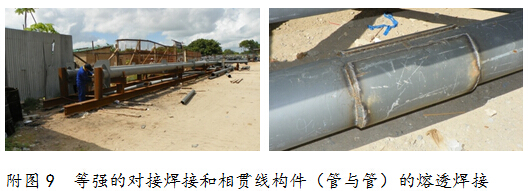

大部分构件的长度是根据运输和吊车起重量的大小决定的，所以很多构件要在现场进行拼装。拼装最需要注意的是构件的等强对接焊接，以及相贯线构件（管与管）的熔透焊接。大多数框架梁的连接采用腹板用高强螺栓（摩擦型和扭剪型）连接，上下翼缘为熔透焊接连接。

等强的对接焊接焊缝和相贯线构件（管与管）的熔透焊接，为一级焊缝，并要做100%超声波无损探伤检查。框架梁的上下翼缘为熔透焊接，为二级焊缝，要做20%超声波无损探伤检查。

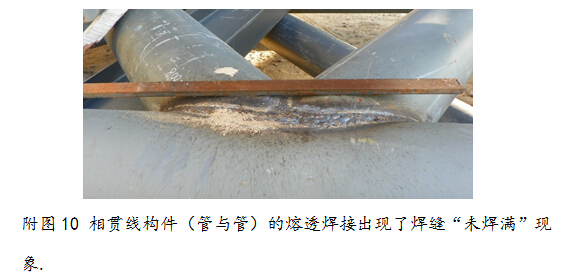

要求最为严格的是一级焊缝检查。作为项目工程技术人员，要重点关注现场的一级焊缝，并要求分包单位重视一级焊缝的焊接。一级焊缝通过100%超声波无损探伤检查后，如果发现咬边、未焊满、根部收缩等缺陷中的任何一项，则该焊缝不合格，必须进行处理并重新施焊；再通过100%超声波无损探伤检查，如果仍不合格，就要进行相应处理，并重新施焊；再次探伤后还不合格，应重新制订返修方案，经工程技术负责人审批并报监理工程师认可后，才可重新焊接。

现场拼接构件也要提醒分包，不得在主材上引弧，尤其是受拉构件。

四、钢结构现场涂装、安装的注意事项

在钢结构涂装过程中，现场项目部要置备湿度计，监测涂装现场的环境湿度。若空气湿度大于85%，则不可进行涂装施工，包括防腐涂装和防火涂装，这点必须引起重视。

门型钢架（厂房）安装必须先安装有柱间支撑部位，保证结构形成稳定的空间体系，并不会导致结构永久变形。不得从任意一头安装，以免出现倒塌。

框架体系中平台梁安装使用高强螺栓连接时，需要使用与高强螺栓同等规格的普通螺栓连接受力，待构件就位没有任何偏差后，再将普通螺栓换成高强螺栓。这一点大多数分包不愿意执行，项目管理工程师一定要多加关注，不能让高强螺栓在构件校正阶段提前受力。

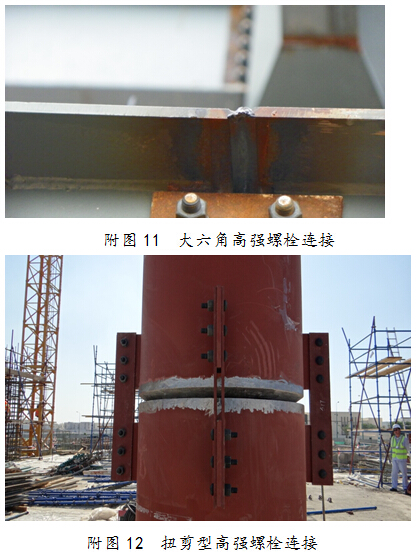

高强螺栓安装在现场分为摩擦型和扭剪型。摩擦型高强螺栓（也叫大六角高强螺栓）连接副终拧完成1小时后，在48小时内进行终拧扭矩检查；扭剪型高强螺栓连接副终拧的标准是梅花头扭掉。

还有一点需要注意，即要检查高强螺栓的扭矩扳手的合格证书和年检合格报告，如果没有检验报告，则不得使用。

（作者单位：北京建工国际建设工程有限责任公司）
