□中国建筑第五工程局有限公司 任伟  金忠有  马超  谢宇翔  赵森

【摘要】

建筑施工过程中资源消耗很大，尤其是非实体性周转材料的消耗惊人，其中结构施工所采用的木方、多层板最具代表性。一个大型项目结构施工通常要消耗数千立方米的木方，特大型项目甚至达到万立方米以上。目前国内使用的木方均未经干燥防腐处理，使用数次后容易扭曲变形，同时劳务作业人员对与自身利益不相关的材料不珍惜，因此，投入的木方被逐渐切割成短木方乃至无法使用，需要不断进行增补，消耗数量大，管理控制难。

采用钢包木的新型钢木龙骨代替传统木方，具备耐久性好、不可切割、周转性强的显著特点。通过公司集中采购，可以略低于市场的价格租赁给项目部，并积极进行技术及工艺的创新，推进钢木龙骨的大面积使用，进而改变传统木方浪费惊人的状况。

1、前言

    在商业地产飞速发展的今天，建筑实体工程的需求逐步加大，据不完全统计，2014年，全国房地产开发投资95036亿元，房地产开发企业房屋施工面积726482万平方米。如此大的建设体量，必然带来可观的建筑材料的消耗数量。众所周知，建筑结构实体材料的投入是必须的，能够节约的成本非常有限。而周转性材料如果有合理的方法和先进的替代品，则可能带来消耗即成本的降低。

2013年以来，中建五局北京公司集采钢木龙骨，并在金域缇香项目率先采用，钢木龙骨替代传统的木方作为混凝土构件工程的支撑龙骨，取得了良好的经济效益和社会效益。

图1  钢木龙骨

2、价格与周转使用的比较

    钢木龙骨为C型钢包填充木形式，规格为5cm*7cm*3m、5cm*7cm*2m，使用周转寿命为传统木方龙骨的10倍以上。如果使用控制保存得当，一般的施工项目8次周转后的损坏率可控制在3%以内。钢木龙骨的市场采购价格为传统木方龙骨的3倍，前期投入相对较大，对于传统施工周期内的项目资金流会有一定影响，因此钢木龙骨的使用一般为多项目周转使用或是施工企业集中采购，建立统一的仓储运输系统和二次维修加工体系，可以较好地平衡整个材料使用周期内的成本问题，有效地降低周材使用成本。

3、 钢木龙骨推广使用的难点分析

    目前钢木龙骨没有在建筑市场得到的普遍使用的主要原因有两点：一是前期资金投入较大，对于一般性的开发建设项目，在一个项目内周转，周转体量小，使得钢木龙骨寿命长、折损低的优点难以体现。二是钢木龙骨的重量约为传统木方的2.5倍，再加上是新型材料，建筑工人使用时存在一定的不安心理。

    但从目前已经使用的施工项目来看，普通3m长、5cm*7cm规格的钢木龙骨的重量完全在一个普通建筑工人的灵活使用的范围内。如果现场管控合理，工人的操作问题是可以得到解决的。

4、钢木龙骨的尺寸规格及强度分析

依据目前的剪力墙住宅的开间和纵深尺寸，3m长度的钢木龙骨在顶板支撑上使用是常见的，同时可以作为墙体加固龙骨使用（见图2～图4）。如果周期长、多项目周转或是施工企业进行集采，可以考虑定制采购1m及1.5m的尺寸规格，为飘窗及阳台等悬挑结构搭配使用。在挠度和抗剪强度方面也完全合乎建筑住宅施工的使用要求。

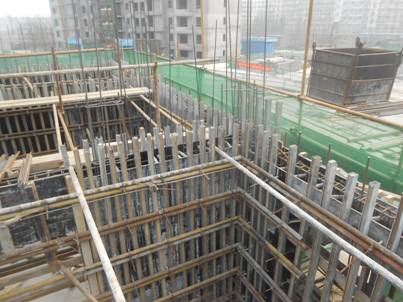

图2  钢木龙骨在墙体模板加固中的使用

图3  钢木龙骨在墙体模板加固中的使用

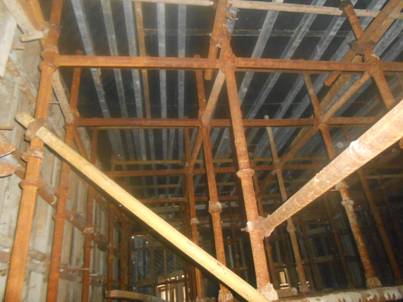

图4  钢木龙骨在顶板模板支设中的使用

5、剪力墙模板支撑体系使用分析

钢木龙骨目前多使用在顶板支撑体系上，充当顶板次龙骨。作为一般性的房建项目，如果使用木质模板作为墙体模板类型，钢木龙骨的使用效果可以得到较好的体现：一是抗弯性能较传统的木方好。在进行墙体加固和校模时，可以较好的控制直线上的平整及垂直度，整体的墙面垂直平整可以得到较好的保证；二是折损低。墙体的模板背楞在拆模及支模过程及混凝土浇筑过程中，对于传统背楞木方的折损较大，钢木龙骨的使用则可以有效地解决此问题；三是不易变形。一般传统的木方背楞在生产及运输过程中或因本身木质材料的特性，会程度不同地造成木方的不顺直，遇水遇高温将产生不规则的形变。钢木龙骨以木质为填充材，C型钢为主要受力材料，原材的本身特性使钢木龙骨材料在加工生产后不会产生变化，对于使用过程及混凝土浇筑后的成型效果有较好的帮助。

目前地下部分使用软模结构且层高接近于采购的钢木龙骨长度尺寸的住宅项目，如果地下结构部分的墙体模板背楞使用钢木龙骨，地下结构完成后可以完全周转到地上结构的顶板或墙体的支撑系统上，从而有效地解决成本问题。

    例如，一个30层的剪力墙住宅楼，单层面积1000平米，层高2.8m，地下室层高3m，地下一层，单层墙体展开面积2900平米。地上墙体结构采用大钢模板体系，地下结构采用木质模板作为墙体支模材料。使用传统的5*10木方按平均周转7次计，整个住宅结构5*10木方的使用量为25800m，残值率为30%。而使用钢木龙骨，其寿命可以完全满足周转要求，整个住宅结构的钢木龙骨使用量为15000m，残值率为95%。经过统计后的传统木方和钢木龙骨的最终使用成本为8:1，由此可见钢木龙骨在建筑施工领域的使用经济效益非常可观。



参考文献

（1）《对降低建筑施工资源消耗的思考和探索》  中建一局集团建设发展有限公司/高俊峰  2012.7.11

（2）《对建筑模板工程中使用碳素钢管代替木枋大龙骨的探讨》    2004.11.30

（3）《广东土木与建筑》2003年1月第1期 《浅谈模板工程中的一些新技术应用》作者： 郑皆义
